Bonjour tout le monde.
Je viens de changer ma vieille installation d'éclairage néon T8 18W sur un Aquatlantis 110 L par l’équivalent en LED pour en gros 5 euros tout compris.
Voici le lien du matériel. Il est possible que le produit change ou que celui-ci en particulier ne soit plus disponible quand vous lirez ce topic, mais vous aurez les références pour trouver l'équivalent en cherchant un peu soit sur Amazon, soit en ligne.
Pour la modique somme de 3,93 euros le tube ! (alors en promotion) et aujourd'hui à 5 euros hors promotion.
https://www.amazon.fr/AmazonBasics-Professional-600mm-800lumens-equivalent/dp/B07B6HC7RV/ref=pd_sbs_1Caractéristiques techniques :
V-TAC - Tube LED 60 cm, - Angle d'éclairage : 160°, Weisses Licht (6400k), G13, 10.00W (équivalent 18W Néon), 230.00V [Classe énergétique A+]
Couleur:Weisses Licht (6400k) | Taille:10W 60cm (10-er Pack)
Descriptif technique
Marque ZONE LED
Fabricant ZONE LED
Dimensions du produit (L x l x h) 60 x 2.79 x 2.79 cm; 120 grammes
Référence ZL5-VT6231
Indice de protection (IP) IP20
Nombre d'article(s) 2
Couleur Weisses Licht (6400k) (Blanc froid)
Forme Tube
Volt 230 Volts
Type d'ampoule LED
Type de culot G13
Étiquette énergie A+
Flux lumineux 800 lm
Puissance 10 Watts
Équivalence lampes à incandescence 18 Watts
Caractéristiques Nicht Dimmbar (pas dimmable)
Durée de vie moyenne 20000 Heures
Poids de l'article 120 g
Ce changement ne nécessite aucune modification de l'installation électrique à part deux fils à connecter tels quels ailleurs, ne détruit pas l'ancienne installation d'origine au cas où vous voudriez revenir en arrière ou le revendre.
Matériel nécessaire :
- Juste un petit tournevis. Rien de plus.
Voici ce que j'ai reçu : (j'en ai acheté un lot de 10 pour d'autres usages, mais aussi pour avoir de la rechange en cas de besoin)

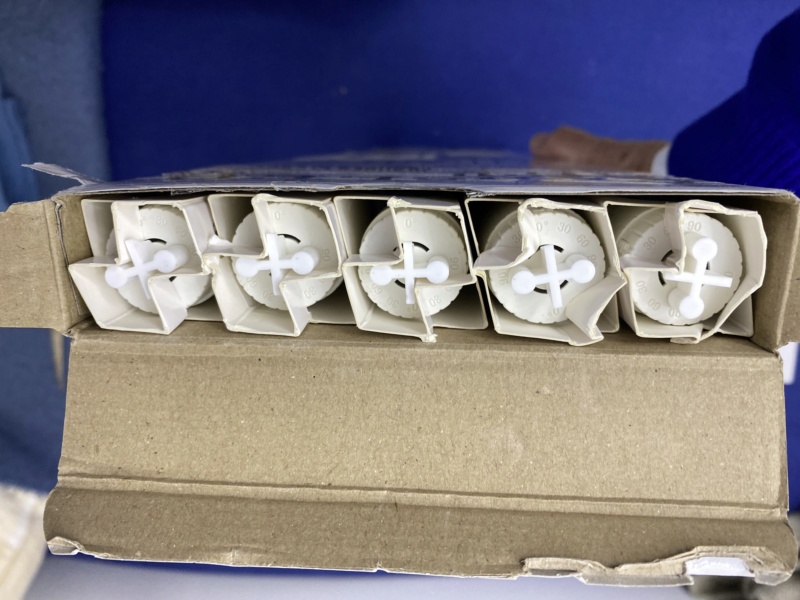

Il y en a 5 par boîte et j'ai eu deux boîtes.

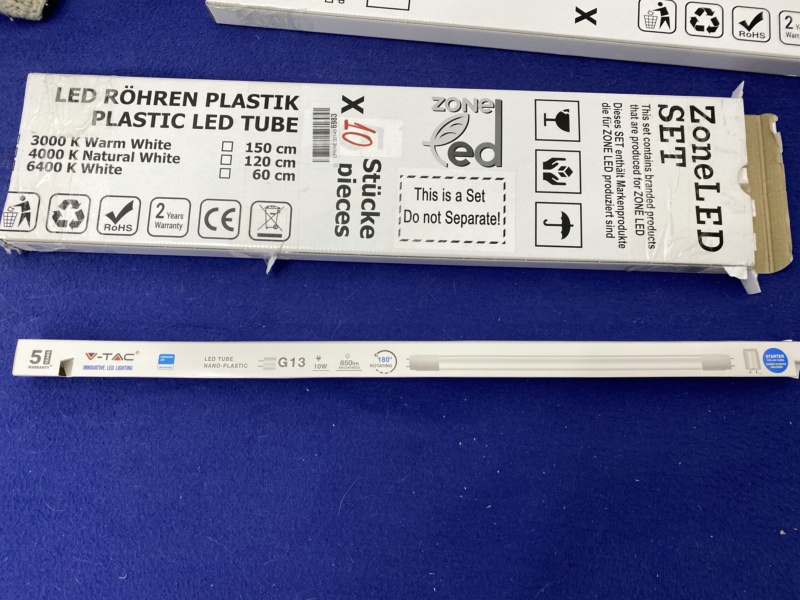

Tube sorti de son emballage groupé. Très bien emballé.
Le tube et sa notice explicative, très bien faite, en plusieurs langues dont heureusement le Français.
Le corps du tube est en plastique opaque.
Voici la tête du tube avec la notice et le "Faux Starter" qui en fait ne contient qu'un shunt fait d'un simple fil de cuivre et qui servirait pour les installations qui possèdent ce type de starter. Dans mon cas, pas besoin, puisque le starter est différent. On va voir ça sur les images suivantes. L'extrémité du tube sur la photo ci-dessous est celle qui NE DOIT PAS ÊTRE ALIMENTÉE. C'est écrit dessus.
On ne peut pas se tromper. Le petit truc en plastique en forme de croix est le cache qui protège les contacts du tube dans l'emballage.
Sur ce tube, seule une extrémité doit être alimentée en courant alternatif 220V standard. L'autre extrémité ne doit être reliée à rien du tout. C'est très clairement indiqué sur chaque extrémité du tube. Voici celle qui doit recevoir l'alimentation électrique. C'est indiqué sur l'étiquette de cette extrémité.
On ne peut pas se tromper (encore une fois).
Voici la notice d'explication. Sommaire, mais claire. Je vous explique ça plus loin.
Voici mon installation pour le tube Néon avant la modification du branchement pour mettre le nouveau tube LED
Voici ce qu'il faut débrancher : en fait, tout sauf le domino d'arrivée de l'alimentation.
Une fois tout débranché, câbler comme indiqué dans l'image ci-dessous : en fait, vous reliez l'arrivée du courant directement à l'extrémité (gauche pour moi) du tube qui doit être alimentée en courant électrique, sans plus passer par quoi que ce soit. Branchement direct.
Et puis voilà
c'est fini. Vous n'avez plus qu'à installer votre nouveau tube LED à la place de votre ancien tube Néon. Très exactement de la même manière que l'ancien tube Néon. Il n'y a rien de plus à faire.
Les fils électriques à droite, qui alimentaient l'autre bout de votre tube Néon ne servent plus à rien. Ils ne reçoivent plus de courant et sont "en l'air". Gardez-les pour le cas où vous voudriez revenir en arrière ou revendre votre aquarium en récupérant votre tube LED.
Pour ma part, je les ai juste repliés.

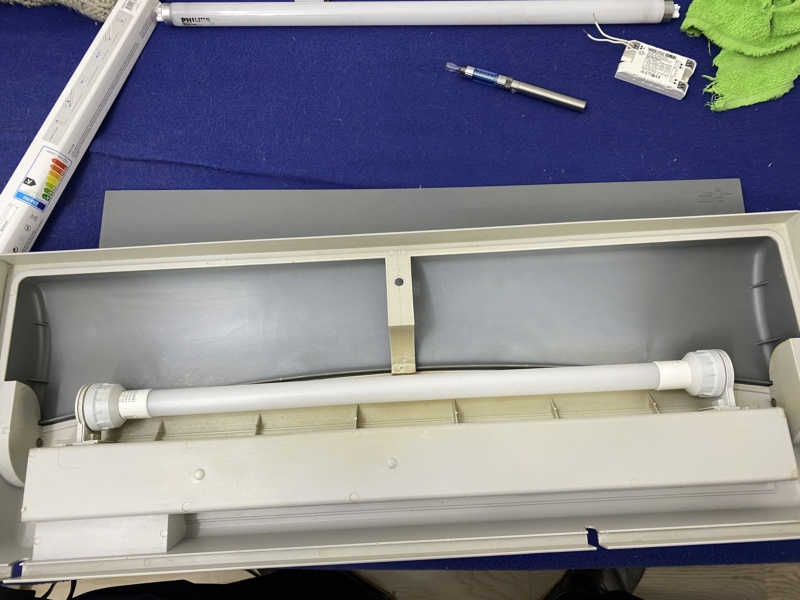

Une fois installé, ça donne ça, comme avant, mais avec les tubes LED.
Pas plus compliqué que ça.
Pas besoin d'être un électricien chevronné.
Avant de tout remettre en place, assurez-vous que ça fonctionne. Dans mon cas, ça ne fonctionnait pas parce que j'avais mal "tourné" le tube en le remettant en place. Ça m'arrivait de la même manière avec les tubes Néon.
Pas de soucis.
Une fois tout bien vérifié, refermez soigneusement, remettez en place et branchez.
Voili voilou...
En espérant que ça puisse servir à quelqu'un d'aussi peu argenté que moi.

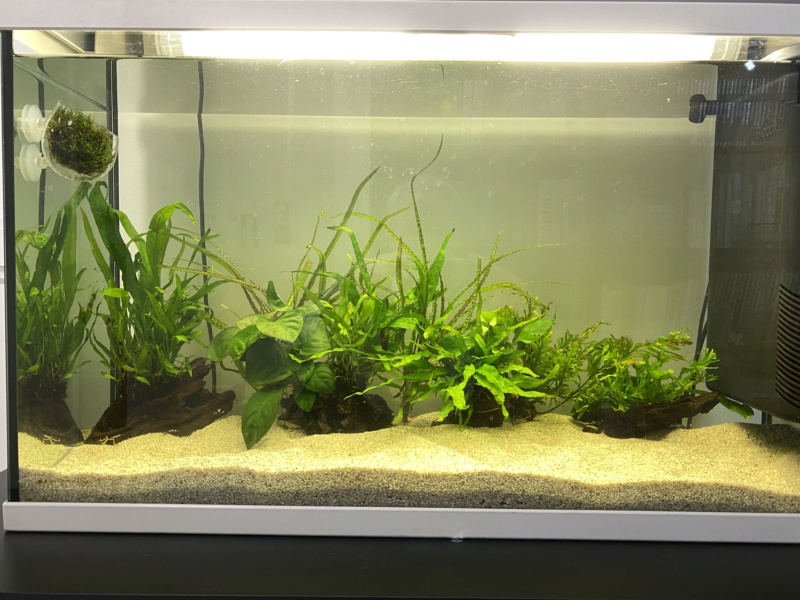

Mon bac avant

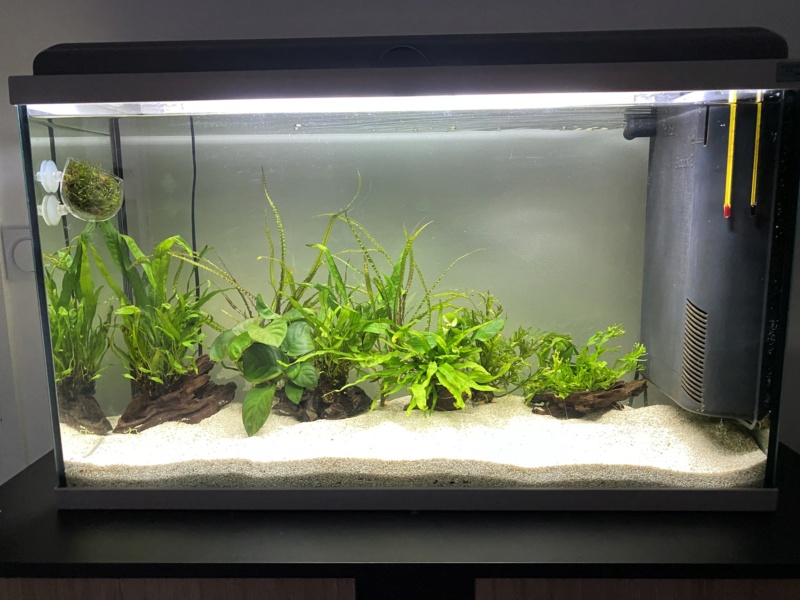

Et après :
